Contrôle commande d'un scanner grand format
Midi Ingénierie se charge de la création et de la production d’un dispositif électronique industriel de qualité, qui comprend toutes les fonctionnalités requises pour répondre aux exigences d’une machine de haute précision et de fiabilité.
Nous vous présentons deux exemples de réalisations de cas clients, qui intègrent plusieurs de nos motorisations pas à pas avec une électronique intégrée.
Le produit final est fabriqué par la société I2S, fabricant de caméras et de systèmes de vision intégrée qui développe cette gamme de scanner destinés à sauvegarder informatiquement, divers ouvrages littéraires ou œuvres d’arts anciennes ou récentes.
L’objectif de ce scanner Copybook est de :
- Scanner sans tremblement
- Mouvement linéaire précis
Le besoin de précision extrême est la priorité de notre client, nos solutions de moteurs pas à pas avec électronique intégrée ont su répondre au besoin d’I2S.

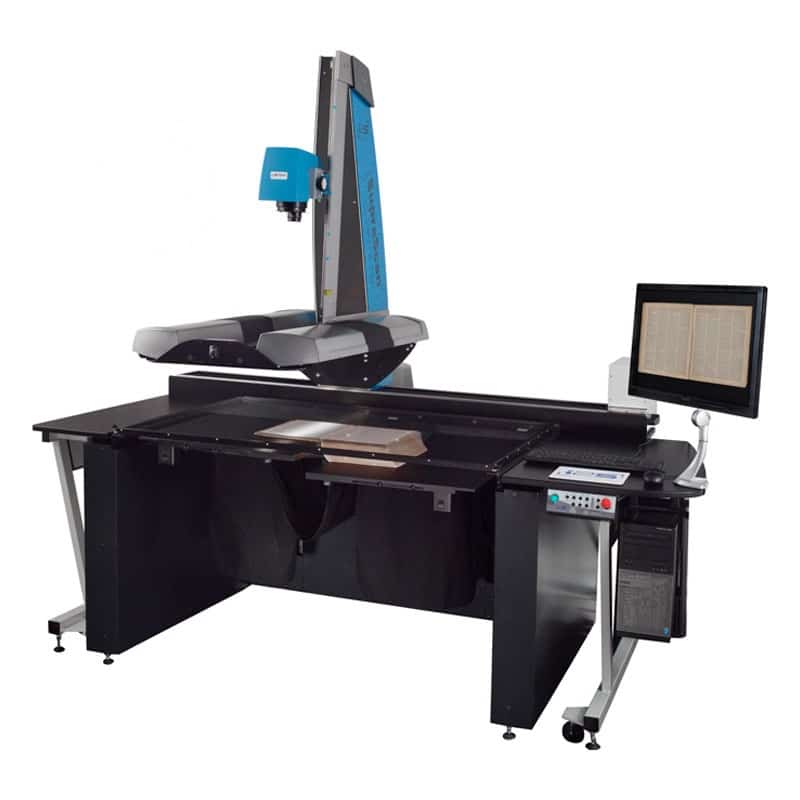

@Crédit photo par I2S
Principes de fonctionnement des moteurs pas à pas dans ce type d'application
Dans le cas d’un scanner de documents anciens, le moteur pas à pas est utilisé pour déplacer le système de numérisation (composé d’une caméra ou d’un capteur d’image) au-dessus du document ou de l’œuvre d’art de manière très précise et stable.
Le mouvement du moteur pas à pas est contrôlé par des séquences d’impulsions électriques fournies par l’électronique intégrée. L’électronique intégrée reçoit les commandes du système de contrôle du scanner, qui lui indique la position et la vitesse requises pour le déplacement du système de numérisation.
Voici les étapes du fonctionnement d’un moteur pas à pas dans un scanner de documents anciens :
1. Le moteur pas à pas est connecté au système de numérisation par l’intermédiaire d’un ensemble de courroies, poulies, rails ou vis sans fin, qui permettent de traduire le mouvement rotatif du moteur en mouvement linéaire.
2. L’électronique intégrée reçoit les instructions de positionnement et de vitesse du système de contrôle du scanner. Ces instructions sont généralement basées sur la résolution souhaitée, la taille du document et d’autres paramètres spécifiques au processus de numérisation.
3. Le système de numérisation capture les images à haute résolution du document ou de l’œuvre d’art pendant son déplacement, en synchronisation avec les pas du moteurs.
4. Une fois la numérisation terminée, le moteur pas à pas ramène le système de numérisation à sa position initiale, prêt pour la prochaine numérisation.
Le principal avantage de l’utilisation d’un moteur pas à pas avec son électronique est sa capacité à fournir un mouvement précis et stable, ce qui est essentiel pour obtenir des images de haute qualité sans dégradation ni flou. De plus, il permet un contrôle précis de la vitesse de déplacement, ce qui peut être important pour minimiser les dommages potentiels dû au déplacement du plateau sur les documents fragiles ou les œuvres d’art.
La solution apportée par Midi Ingénierie
Le MAC23 est un système de motorisation, ayant du couple à l’arrêt, dispose d’une grande plage de vitesse et d’une résolution élevée. Il se pilote en position ou en vitesse à couple maximum paramétrable et s’affranchit, de par sa conception, de correcteurs d’asservissement. Dans cette application client, le MAC23 est utilisé pour déplacer le scan sur l’ouvrage à numériser.
| Tension d'alimentation | 12 à 45 VDC |
| Couple de maintien | 1,4 Nm |
| Vitesse maximale | 4500 tr/min sous 45VDC |
| Puissance max | 70 W sous 45 VDC |
| Résolution | 2000 positions par tour moteur (position mécanique garantie) |
Le µMAC17 est un système de motorisation se pilote en position ou en vitesse à couple maximum paramétrable et s’affranchit, de par sa conception, de correcteur d’asservissement. Dans cette application client, le µMAC17 est utilisé pour plaquer l’ouvrage, ou l’œuvre d’art contre la plaque vitrée au dessus de laquelle se déplace le scanner.
| Tension d’alimentation | 12 VDC min à 50 VDC max |
| Couple de maintien | 0,5 Nm |
| Puissance mécanique max | 40 W sous 45 VDC |
| Vitesse maximale | 1200 tr/min |
| Résolution | 2000 positions par tour |
